雷达液位计的工作原理与特点是什么?

发布日期: 2020-11-19
浏览人气: 357

雷达液位计的基本工作原理是发射—反射—接收。


雷达传感器的天线以波束的形式发射电磁波信号,发射波在被测物料表面产生反射,反射回来的回波信号仍由天线接收。发射及反射波束中的每一点都采用超声采样 的方法进行采集。


信号经智能处理器处理后得出介质与探头之间的距离,送终端显示器进行显示、报警、操作等。在发射的时间间隔里,天线系统作为接收装置使用。仪表分析、处理运行时间小于十亿分之一秒的回波信号,并在极短的一瞬间分析处理回波。

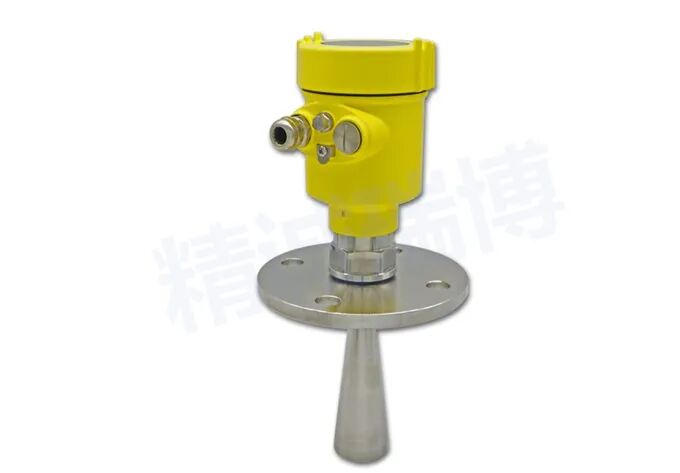

雷达液位计的工作原理与特点是什么?


雷达传感器利用特殊的时间间隔调整技术将每秒的回波信号进行放大、定位,然后进行分析处理。因此雷达传感器可以在0.1s内精确细致地分析处理这些被放大的回波信号,无须花费很多时间来分析频率。


雷达液位计的特点:

雷达液位计最大的特点是在恶劣条件下功效显著。无论是有毒介质,还是腐蚀性介质,也无论是固体、液体还是粉尘性、浆状介质,它都可以进行测量。

在测量方面,具有以下特点:


1、连续准确地测量

由于电磁波的特点,不受环境的影响。故其测量的应用场合比较广。雷达液位计的探头与介质表面无接触,属非接触测量,能够准确、快速地测量不同的介质。探头几乎不受温度、压力、气体等的影响(500℃时影响仅为0.018%,50bar时为0.8%)。


2、对干扰回波具有抑制功能

比如,波束范围内接头引起的干扰回波和进料或出料的噪声引起的干扰回波等可由内部的模糊逻辑控制自动进行抑制。


3、准确安全节省能源

雷达液位计在真空、受压状态下都可进行测量,而且准确安全,可塑性强,可以不受任何限制,适用于各种场合。雷达液位计采用材料的化学性、机械性都相当稳定,且材料可以循环利用,极具环保功效。


4、无须维修且可塑性强     

微波几乎不受干扰,与测量介质不直接接触,几乎可以被应用于各种场合,如真空测量、液位测量或料位测量等。由于高级材料的使用,对情况极其复杂的化学、物理条件都很耐用,它可以提供准确可*、长期稳定的模拟量或数字量的物位信号。 


5、维护方便,操作简单

雷达液位计具有故障报警及自诊断功能。根据操作显示模块提示的错误代码分析故障,及时确定故障予以排除,使维护校正更加方便、准确,保障仪表的正常运行。


6、适用范围广,几乎可以测量所有介质

从槽罐体的形状来说,雷达液位计可以对球罐、卧罐、柱形罐、圆柱椎体罐等的液位进行测量;从罐体功能来说,可以对储罐、缓冲罐、微波管、旁通管中的液位进行测量;从被测介质来说,可以对液体、颗粒、料浆等进行测量。

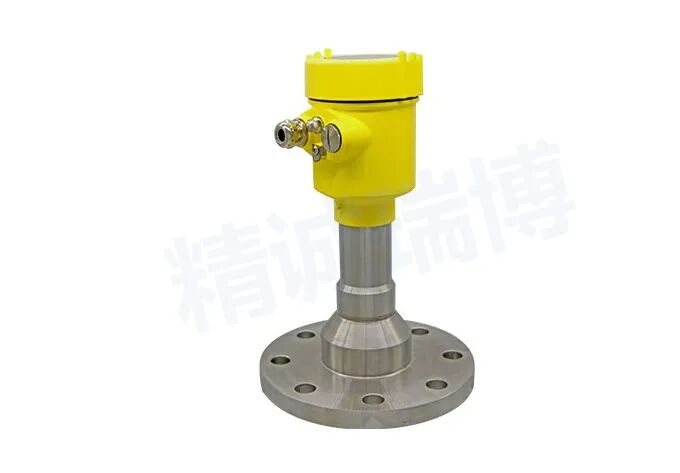

雷达液位计的工作原理与特点是什么?

雷达液位计的应用

(1)天线平行于测量槽壁,利于微波的传播。

(2)安装位置距槽壁距离应大于30cm,以免将槽壁上的虚假信号误做回波信号。

(3)尽量避开下料区、搅拌器等干扰源,使波束范围内无固定物,提高信号的可信度。

(4)接管直径应小于或等于屏蔽管长度(100mm或250mm)。
